ねじ接合
- 2018.02.09
- カテゴリ： 施工｜Construction
｜ねじ規格
配管の接合方式の代表の一つが「ねじ」接合です。
この配管の「ねじ接合」に用いられるねじの規格は、大きく分けて「管用平行ねじ（Ｇねじ）」と「管用テーパねじ（Ｒねじ）」との二つがあります。
| 配管用ねじの JIS 規格 | おねじ | めねじ | |
| 管用平行ねじ | JIS B 0202 | Ｇ | Ｇ |
| 管用テーパねじ | JIS B 0203 | Ｒ | Ｒｃ、Ｒｐ* |
＊管用テーパめねじには、管用テーパめねじ（Ｒｃねじ）と
管用平行めねじ（Ｒｐねじ）があります。
１． 管用平行ねじ（Ｇねじ）
「管用平行ねじ」は、「管用平行おねじ（Ｇおねじ）」と「管用平行めねじ（Ｇめねじ）」があり、ねじは管に平行に切られており、ゴム製などのガスケットにより止水性能が得られます。
| ベンカン継手 | Gおねじ | Gめねじ |
| モルコジョイント | ＡＳＪオス、ＡＥＪオス | ＵＳ、９０Ｕ、ＭＴＳ、ＭＴＥ |
| BKジョイントⅡ | － | ＫⅡＭＳ |
| EGジョイント | ＥＧＵＳ | ＥＧＵＳ |
２． 管用テーパねじ（Ｒねじ）

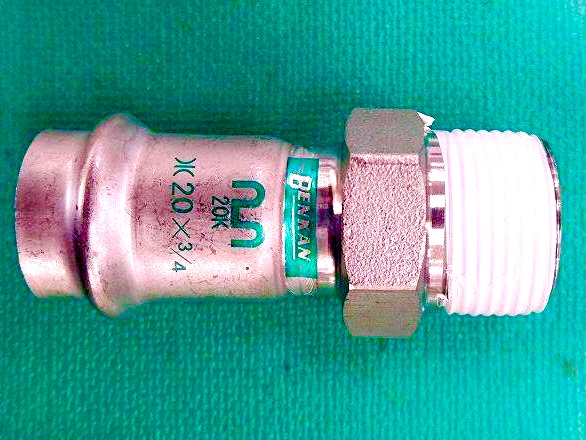

「管用テーパねじ」は、「管用テーパおねじ（Ｒねじ）」と「管用テーパめねじ（Ｒｃねじ）」があり、ねじは先細りのテーパ形状に切られており、ねじ山に巻いたシールテープなどにより止水性能が得られます。
なお、「管用テーパねじ」には、「管用テーパおねじ（Ｒねじ）」用の「管用平行めねじ（Ｒｐねじ）」が規定されており、主に給水栓（ＰＪねじ）用のめねじとして使用されています。
| ベンカン継手 | Ｒおねじ | Rｃめねじ | Ｒｐめねじ |
| モルコジョイント | ＡＳオス、ＡＥオス | ＡＳメス、ＡＥメス | 水栓Ｓ、水栓Ｅ、水栓Ｔ |
| ダブルプレス | ＡＳオス、ＡＥオス | ＡＳメス、ＡＥメス | 水栓Ｓ、水栓Ｅ、水栓Ｔ |
| BKジョイントⅡ | ＫⅡＭＡ、ＫⅡＭＥ | ＫⅡＦＡ、ＫⅡＦＥ | ＫⅡＷＳ、ＫⅡＷＥ |
| EGジョイント | ＥＧＭＡ | ＥＧＦＡ | ＥＧＷＳ、ＥＧＷＥ |
３． 給水栓用ねじ（ＰＪねじ）

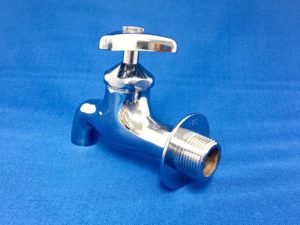

給水栓の取付おねじには、「Ｇおねじ」と「Ｒおねじ」の他に、「ＰＪねじ」という「管用平行おねじ」が広く普及していますが、このＰＪねじには「めねじ」が規定されていないため、ねじ接合時のねじの組み合わせが非常に分かりづらくなっています。
| 配管用ねじの JIS 規格 | おねじ | めねじ | |
| 給水栓 | JIS B 2061（附属書Ａ） | ＰＪ | 規定なし |
｜ねじの接合（組み合わせ）
基本的にねじの接合（組み合わせ）は、「Ｇおねじ」は「Ｇめねじ」に、「Ｒおねじ」は「Ｒめねじ（Ｒｃ、Ｒｐ）」に接合します。
対して、よく、使用上のお問い合わせをいただくのが、「ＰＪねじ」の場合です。
「ＰＪねじ」は、JIS規格において、「おねじ」しか規定されていないがために、相手側の「めねじ」は「Ｒｃめねじ」「Ｒｐめねじ」「Ｇめねじ」のどれでも構わないとされています。
これらのねじの組み合わせを次表に示します。
| ねじの組み合わせ | お ね じ | |||
| Ｒ（テーパおねじ） | Ｇ（平行おねじ） | ＰＪ（給水栓用ねじ） | ||
|
め ね じ |
Ｒｃ（テーパめねじ） | ◎（耐密結合） | ✕２ | 〇２ |
| Ｒｐ（平行めねじ） | ◎（耐密結合） | ✕２ | 〇２ | |
| Ｇ（平行めねじ） | ✕１ | 〇１（機械的結合） | 〇１（機械的結合） | |
◎ ：耐密接合を目的としたねじのため、シールテープ等を巻くことにより組合せ可能。
〇１：機械的接合を目的としたねじのため、パッキン等を介することにより組合せ可能。
〇２：シールテープ等を巻くことにより組合せ可能。
✕１：平行めねじの破損や、パッキンの破損により漏水する恐れがあり、組合せ不可。
✕２：公差によってはねじ込めなかったり、ねじ込み不足による漏水の恐れがあるため、組合せ不可。
※（一社）日本建築業連合会の工事情報シート「Ⅳ―Ｐ－５－改１」より抜粋
■「Ｇおねじ」と「Ｇめねじ」の接合
機械的接合（パッキン等）での止水のため、施工の良し悪しで漏水することはまずありません。
■「Ｒおねじ」と「Ｒｃめねじ」の接合
テーパねじ同士で隙間が小さいため、シールテープの巻き数が少なくても止水することができます。
■「Ｒおねじ」と「Ｒｐめねじ」の接合
テーパおねじと平行めねじの組み合わせで隙間が大きいため、シールテープを多めに巻かないと止水できないことがあります。
■「ＰＪねじ」と「Ｇめねじ」の接合
機械的接合（パッキン等）での止水のため、施工の良し悪しで漏水することはまずありません。
■「ＰＪねじ」と「Ｒｃめねじ」又は「Ｒｐめねじ」の接合
ねじ同士の隙間が非常に大きいため、シールテープの巻き数も非常に多くする必要があります。
基本的にシールテープの巻き数は、漏れが生じなくなるまで巻く必要がありますが、「ＰＪねじ」と「Ｒｐめねじ」の組み合わせの場合は、10巻き以上の巻き数をお奨めしています。
