冷媒配管用アルミ管対応継手シリーズ

冷媒配管用アルミ管対応継手シリーズ

概要

銅管の使用が当たり前とされる冷媒配管ですが、銅素材価格の高騰により、銅管価格も相場モノと呼ばれるようになって久しくありません。
今後、電気自動車(EV)の普及が本格化されることで、さらにその傾向は続くことが予想され、冷媒配管工事への影響が危惧されています。
そんな中、冷媒配管用の次世代素材として注目されてきたのが「アルミニウム」です。
CO2問題やリサイクル問題にも適応可能な特長を持つ「アルミニウム」は、冷媒配管に活用する上においても耐久性や強度等、銅管と比較しても遜色ない性質を持っています。
ベンカンは2018年1月30日に発足した「アルミ配管設備工業会(APEA)」の一員としてAPEA規格の制定に関わってまいりました。
今後は自社製品の開発と供給により冷媒配管用アルミ管による冷媒配管の普及に貢献してまいります。



冷媒配管用アルミ管対応継手シリーズの資料ダウンロードはこちら

製品リーフレット(寸法、価格)

資料をダウンロードする

冷媒配管用アルミ管対応継手シリーズ

冷媒配管用アルミ管対応継手シリーズ

製品概要



高砂熱学工業㈱共同開発製品

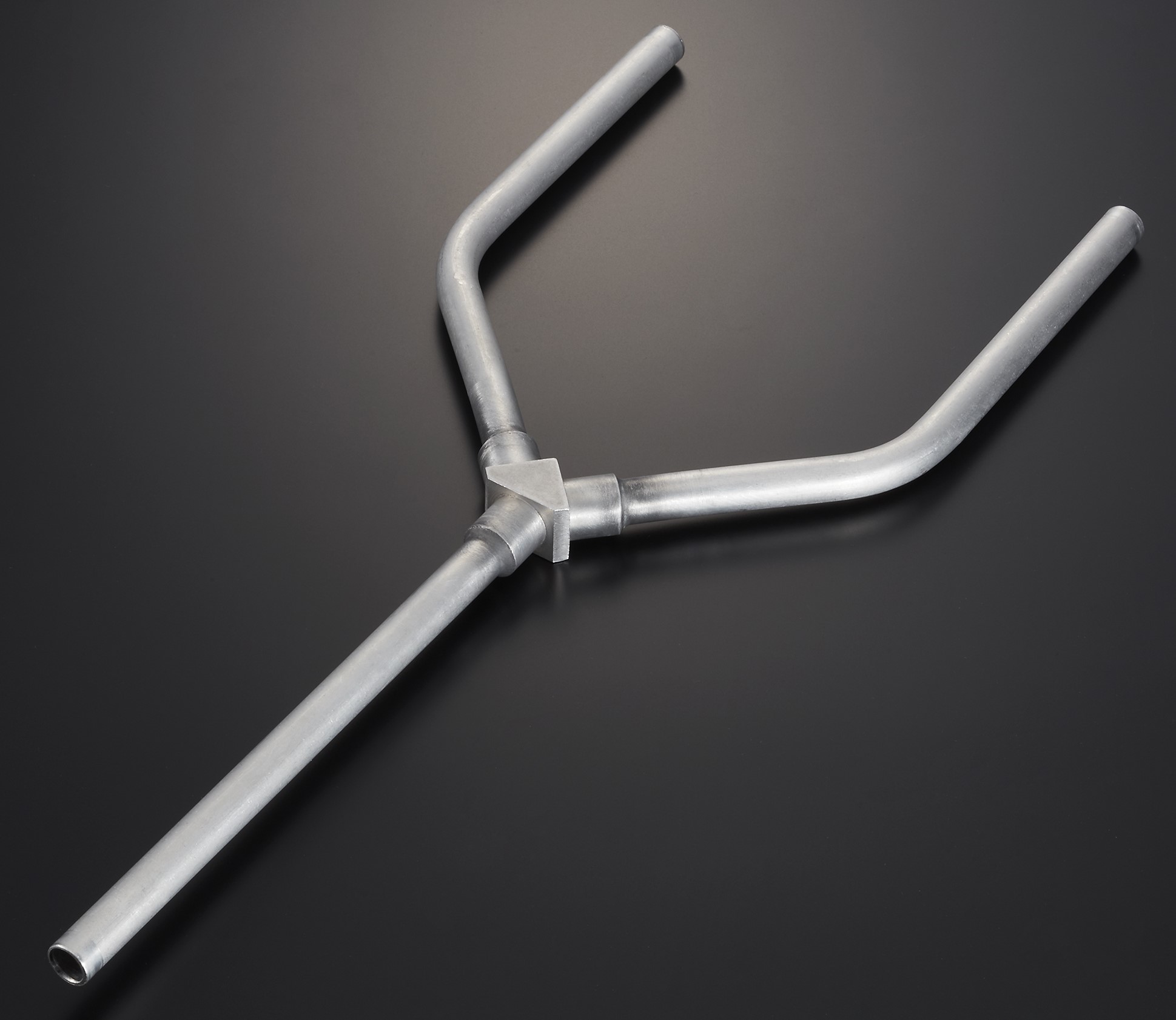

アルミ冷媒配管用分岐管ユニット

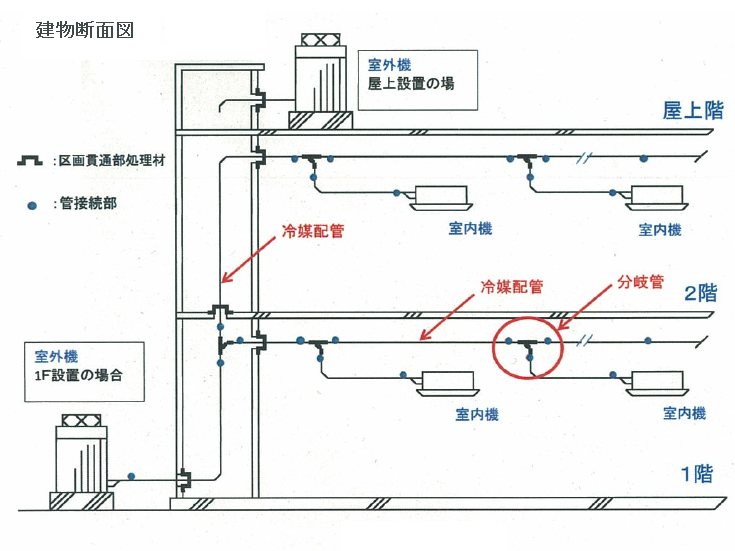

室外機から室内機につながる冷媒配管の分岐部分に使用する「アルミ冷媒配管用分岐管ユニット」は中心のコア部と配管部で構成されています。(コア部はアルミブロックの削り出しにて製作し、配管部とろう付け接合しています。)

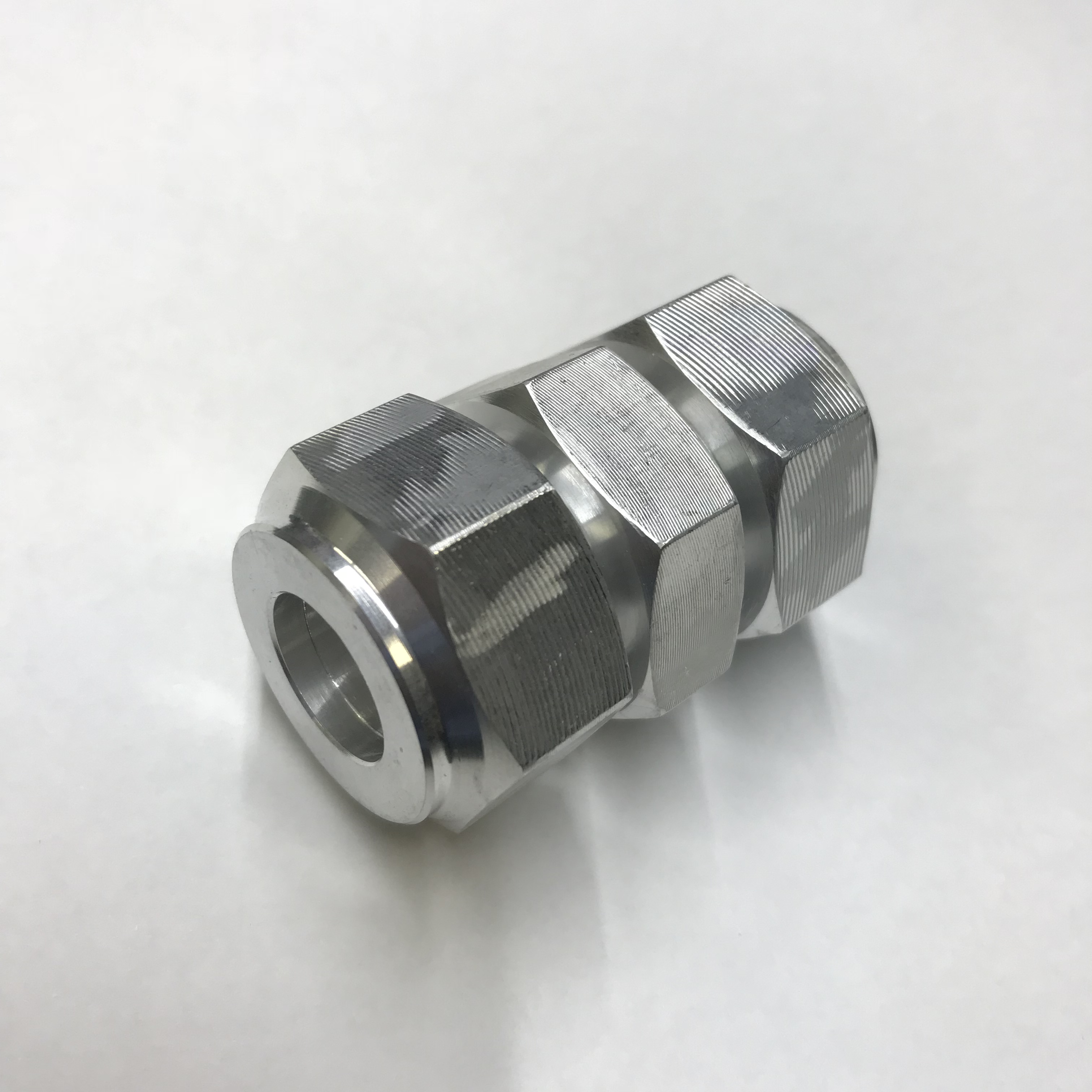

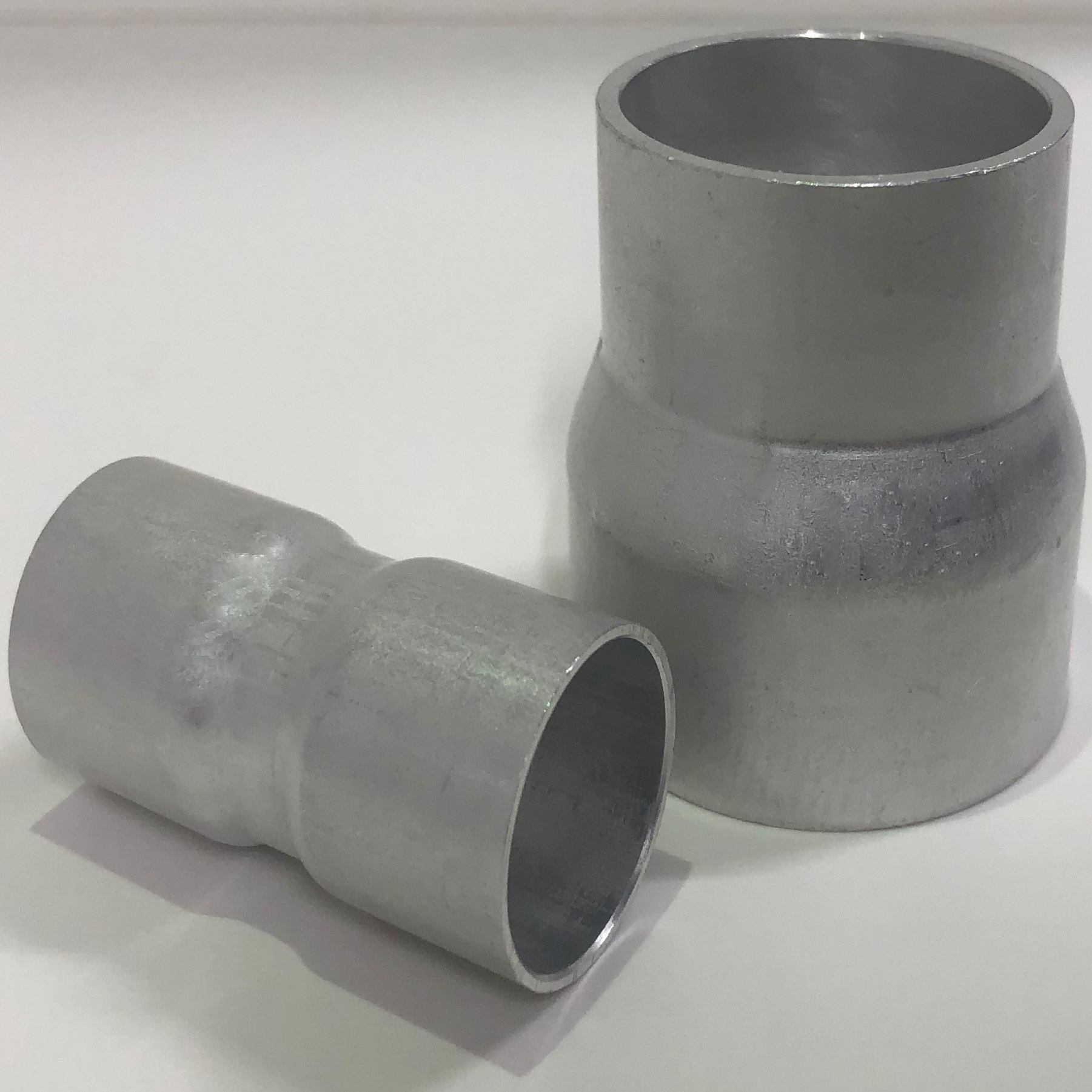

配管部と冷媒用被覆アルミニウム合金管のコイル管(A3003-TDS-0)との接合には、ベンカンが開発した 冷媒配管用アルミ管対応「ろう付け継手」ならびにメカニカル継手「 AR f it 」の使用が可能です。



≪特長≫ 低圧損分岐
コア部の分岐形状は流体を均等に分配させ、圧力損失を極力抑える形状となっています。



≪対応口径≫
6.35・9.52・12.70・15.88・19.05・22.22・25.40・28.58・31.75・38.10mm

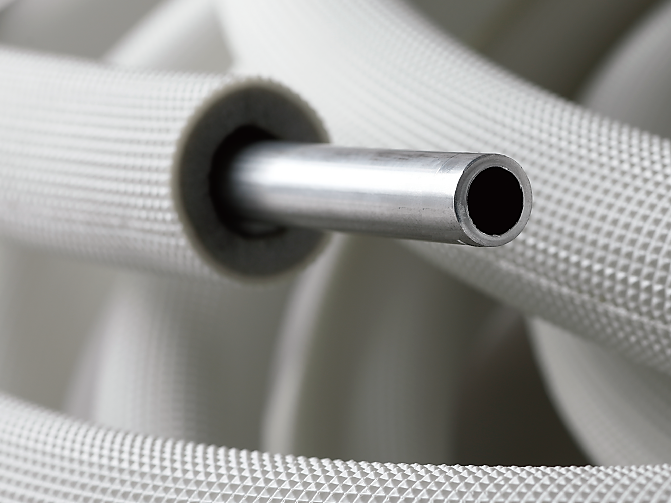

【参考資料】冷媒配管用アルミ管の紹介

※ ベンカンでは、冷媒用被覆アルミニウム合金管の取扱いはございません。



銅配管と比較して CO2の排出量を低減できます。
軽量なので⼯事作業者への負担も軽減されます。
その他、アルミの主な特性を以下に掲載します。



  • リサイクルが容易である。
  • 毒性が無い

■ 適用管種

冷媒用被覆アルミニウム合金管-APEA1001(アルミ配管設備工業会規格)

材質 外径(mm) 肉厚(mm)

A3003

コイル管

(定尺20ⅿ)

6.35 0.85
9.52 1.15
12.70 1.50
15.88 1.80

A6063

直管

(定尺4m)

19.05 1.05
22.22 1.15
25.40 1.30
28.58 1.45
31.75 1.55
38.10 1.85



他の冷媒配管関連製品

「冷媒ダブルプレス」省力化が可能な火無し継手の開発ストーリー
